API Gateway with Passport



---

개요

이전에 토스 및 네이버(라인?) 아티클에서 API Gateway를 통해서 MSA 구조에서 API로 접근하는 인증 / 인가를 수행하고 있음을 읽었었다.
이는 각 API 서버에서 필요한 기능을 한 곳에서 수행하여 생산성을 높여 효율화를 한 작업으로 감탄했었다. 현 개인서버의 요구사항으로는 최대한 중복 개발을 줄여 생산성을 극대화하며, 귀찮음을 덜고자하는 것이 부합한다.
위 방식을 응용하여 전체적인 아키텍쳐를 설계하고자 한다.



---

서버 아키텍쳐 설계

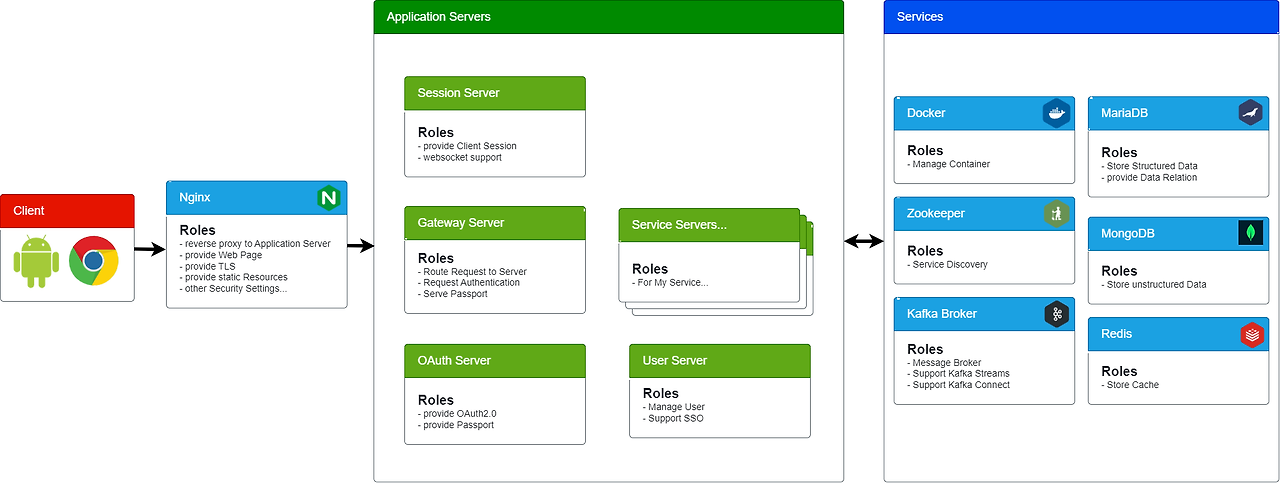

현 개인서버의 전체적인 아키텍쳐이다.
- Nginx에서 SSL을 수행하고 reverse proxy를 통해 내부 통신을 연결한다.
- Gateway Server는 Nginx로 부터 모든 요청을 받아서 L7 switching의 역할을 할 생각이다.
   기본적으로 Gateway와 Zookeeper를 연동하여 ServiceDiscovery를 통해 auto routing을 수행할 예정이다.
- OAuth Server는 토큰 발급 및 Passport 정보를 생성하는 주체가 될 예정이다.
- User Server는 기본적인 회원관리를 담당할 예정이다.

기본적으로 모든 Server들은 zookeeper에 자신의 정보를 올려서 discovery할 수 있도록 common library를 구성했었다.



---

User Server

유저는 기본적으로 main 계정이 존재하며, Social Login 등 다른 기타 유저정보가 1:N으로 구성될 수 있는 방식을 취할 예정이다.
이는 URI Path를 통해서 Restful하게 표현할 예정이다.

---

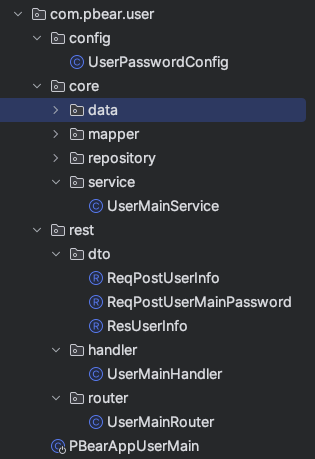

Package 설계

User Server는 기본적으로 Rest 및 Kafka Produce/consume을 하게 될 예정이다.
따라서 core한 서비스 및 기능을 구현하고
inbound / outbound 처리는 별도의 페키지에서 할 수 있도록 구성했다.

---

URI Path

@Bean
  public RouterFunction<ServerResponse> userMainRoute(final UserMainHandler userMainHandler) {
    return RouterFunctions.route()
        .GET("/main/{id}", userMainHandler::handleGetUserMainId)
        .GET("/main", userMainHandler::handleGetUserMain)
        .POST("/main", userMainHandler::handlePostUserMain)
        .POST("/main/password", userMainHandler::handlePostUserMainPassword)
        .build();
  }

/main, /main/{id} 는 설계에 큰 무리가 없었다.

기본적으로 Password의 CUD는 user server가 수행하기 때문에, password encode/decoder 또한 user server가 관리한다.
따라서 OAuth Server에서 사용자 id/password를 체크하기 위해서는 password 체크가 필요하다.
하지만, password 매칭에 대한 path 설계가 조금 어색하긴 하다...



---

OAuth Server

기본적으로 Spring Authorization Server 라이브러리로 구성했다.
필요한 부분만 구현했으며, 나머지는 기본 설정에 따라서 동작한다.

---

Authorization

@Bean
public InMemoryOAuth2AuthorizationService authorizationService() {
  return new InMemoryOAuth2AuthorizationService();
}

@Bean
public AuthorizationServerSettings authorizationServerSettings() {
  return AuthorizationServerSettings.builder().build();
}

일단 scale-out에 대한 예정이 없어서 inMemory 방식 기본 모듈을 사용했다.

@Component
@RequiredArgsConstructor
@Slf4j
public class PbearAuthenticationProvider implements AuthenticationProvider {
  ...

  @Override
  public Authentication authenticate(final Authentication authentication) throws AuthenticationException {
    ...

    if (!this.userService.checkPassword(
        String.valueOf(targetAuth.getPrincipal()),
        String.valueOf(targetAuth.getCredentials()))) {
      throw new BadCredentialsException("not match password, id: " + authentication.getPrincipal().toString());
    }

    return new UsernamePasswordAuthenticationToken(
        this.createAuthenticatedPrincipal(String.valueOf(targetAuth.getPrincipal())),
        null,
        targetAuth.getAuthorities()
    );
  }

  ...

  private String createAuthenticatedPrincipal(final String mainId) {
    UserInfo userInfo = this.userService.getUserInfo(mainId);
    try {
      return this.objectMapper.writeValueAsString(Map.of(
          "id", userInfo.id(),
          "mainId", userInfo.mainId()));
    } catch (JsonProcessingException e) {
      return mainId;
    }
  }
}

Authentication은 Custom하게 구현했다.
1. user server에 /main/password API를 호출하여 password 체크를 수행한다.
2. user server로 부터 user정보를 GET하여 principal을 jsonString으로 생성한다.

---

Client 관리

@Bean
  public InMemoryRegisteredClientRepository registeredClientRepository() {
    RegisteredClient registeredClient = RegisteredClient.withId(UUID.randomUUID().toString())
        .clientId("common-client")
        ...
        .build();

    return new InMemoryRegisteredClientRepository(registeredClient);
  }

Client도 일단 아직 관리할 필요성을 느끼지 못해서 하드코딩된 inMemory 방식 모듈을 사용했다.

---

Token 관련

@Bean
public JWKSource<SecurityContext> jwkSource(final KeyProvider keyProvider) {
  KeyPair keyPair = keyProvider.getKeyPair();
  RSAPublicKey publicKey = (RSAPublicKey) keyPair.getPublic();
  RSAPrivateKey privateKey = (RSAPrivateKey) keyPair.getPrivate();
  RSAKey rsaKey = new RSAKey.Builder(publicKey)
    .privateKey(privateKey)
    .keyID(DEFAULT_OAUTH_KEY_ID)
    .build();
  JWKSet jwkSet = new JWKSet(rsaKey);
  return (jwkSelector, securityContext) -> jwkSelector.select(jwkSet);
}

@Bean
public OAuth2TokenCustomizer<JwtEncodingContext> oAuth2TokenCustomizer() {
  return new TokenCustomizer();
}

기본적으로 classpath에서 private key를 load하여 jwk를 구성하고 이를 전체 jwt에 적용하도록 구성했다.
privage key는 기본적으로 github에 공유할 수 없기 때문에, CI 과정에서 특정 디렉토리에서 cp하도록 했다.

토큰 customizer관련 코드: https://github.com/p-bear/pbear-root/blob/master/pbear-spring/pbear-app-oauth/src/main/java/com/pbear/oauth/core/TokenCustomizer.java



---

Login Page 관련

@Bean
public SecurityFilterChain defaultSecurityFilterChain(final HttpSecurity http,
                                                      final RedirectService redirectService,
                                                      final PBearLoginSuccessHandler pBearLoginSuccessHandler) throws Exception {
  http
    .authorizeHttpRequests(authorize ->
        authorize
            .requestMatchers("/**.css").permitAll()
            .requestMatchers(request -> request.getRequestURI().endsWith("login-page.html")).permitAll()
            .requestMatchers(request -> request.getRequestURI().endsWith("login")).permitAll()
            .requestMatchers(request -> request.getRequestURI().endsWith("error")).permitAll()
            .anyRequest().authenticated()
    )
    .formLogin(formLogin -> formLogin
        .loginPage(redirectService.createLoginPageRedirectUrl())
        .loginProcessingUrl("/login")
        .successHandler(pBearLoginSuccessHandler)
    )
    ...

  return http.build();
}

기본적으로 static resource에서 html을 제공하도록 구성했다.

하지만, 문제는 nginx -> gateway -> oauth로 오는 구성에서 발생헀다.
일단 운영상황에서는 request path에 /gateway/{serverName}이 prefix로 붙어야 각 서비스로 routing 되지만, 로컬 개발시에는 direct로 붙게된다.
그리고 nginx를 통과한 request는 기본적으로 request host가 변경 되어 servletRequest에서 원 host를 찾을 수 없었다. (내부IP로 읽어짐)
reuqest header의 "origin"을 읽을 수 도 있지만, 이는 모든 상황에서 통용될 수 없다 판단했다.

이를 해결하기 위해, 운영서버를 판단하는 기준인 spring profile active로 redirect URL를 다시 작성하는 방법을 취했다. 기본적으로 url을 customize할 수 있는 옵션들은, 코드를 보았을 때 full url이면 해당 url로 대체되도록 구현되어있어, 이를 활용했다.



---

Gateway Server

Zookeeper 연동

build.gradle

...

dependencies {
    ...
    implementation 'org.springframework.cloud:spring-cloud-starter-zookeeper-discovery'
}

application.yml

spring:
  ...
  cloud:
    gateway:
      discovery:
        locator:
          enabled: true

위 옵션으로 간단하게 zookeeper와 연동할 수 있다.
이는 zookeeper-discovery 라이브러에서 DiscoveryClient를 구현해 제공해주기 때문이다.
기본적으로 discovery에 등록된 serviceName으로 routing을 해준다.

---

Passport Global Filter

@Component
@RequiredArgsConstructor
public class PassportGlobalFilter implements GlobalFilter {
  private static final String PASSPORT_HEADER_PREFIX = "X-PP-";
  private final PassportService passportService;

  @Override
  public Mono<Void> filter(final ServerWebExchange exchange, final GatewayFilterChain chain) {
    return Mono
        .zip(this.handleExchangeWithPassport(exchange), Mono.just(chain))
        .flatMap(tuple -> tuple.getT2().filter(tuple.getT1()));
  }

  private Mono<ServerWebExchange> handleExchangeWithPassport(final ServerWebExchange serverWebExchange) {
    HttpHeaders httpHeaders = serverWebExchange.getRequest().getHeaders();
    if (!httpHeaders.containsKey(HttpHeaders.AUTHORIZATION)) {
      return Mono.just(serverWebExchange);
    }
    return this.passportService.getPassportData(httpHeaders.getFirst(HttpHeaders.AUTHORIZATION))
        .map(passportData -> {
          ServerHttpRequest.Builder builder = serverWebExchange.getRequest().mutate();
          passportData.forEach((headerName, headerValue) ->
              builder.headers(header -> header.add(PASSPORT_HEADER_PREFIX + headerName, headerValue)));
          return serverWebExchange.mutate()
              .request(builder.build())
              .build();
        });
  }
}

1. 기본적으로 모든 request에서 Authorization이 header에 있는지 체크한다.
2. 있다면 해당 header value를 넣어서 oauth server의 resource API인 /passport로 요청한다.
3. 응답 결과를 받아서 passport data를 request header에 X-PP-를 prefix해서 추가한다.
// 현 구현으로는 X-PP-id, X-PP-mainId 2가지가 있다.

추후 인가가 필요한 서비스는 X-PP- 헤더를 읽어서 해결할 수 있을 것이다.



---

Conclusion

여기까지가 기본적인 서비스 개발을 위한 준비가 완료되었다고 판단된다.
이후 개발하는 서비스들은 여기까지 구현된 사항으로 보다 쾌척하게 작업할 수 있을 것으로 기대된다.
생산성의 향상으로 신규 개발의 저항감을 어느정도 해소 할 수 있기를 빌어본다...

현 계획된 서비스는 2가지가 있다.
1. 개인 자산 통합관리
2. 지하철 데이터를 활용한 hot place 시각화 서비스
올해안으로 완성할 수 있기를 기도해본다..



---
